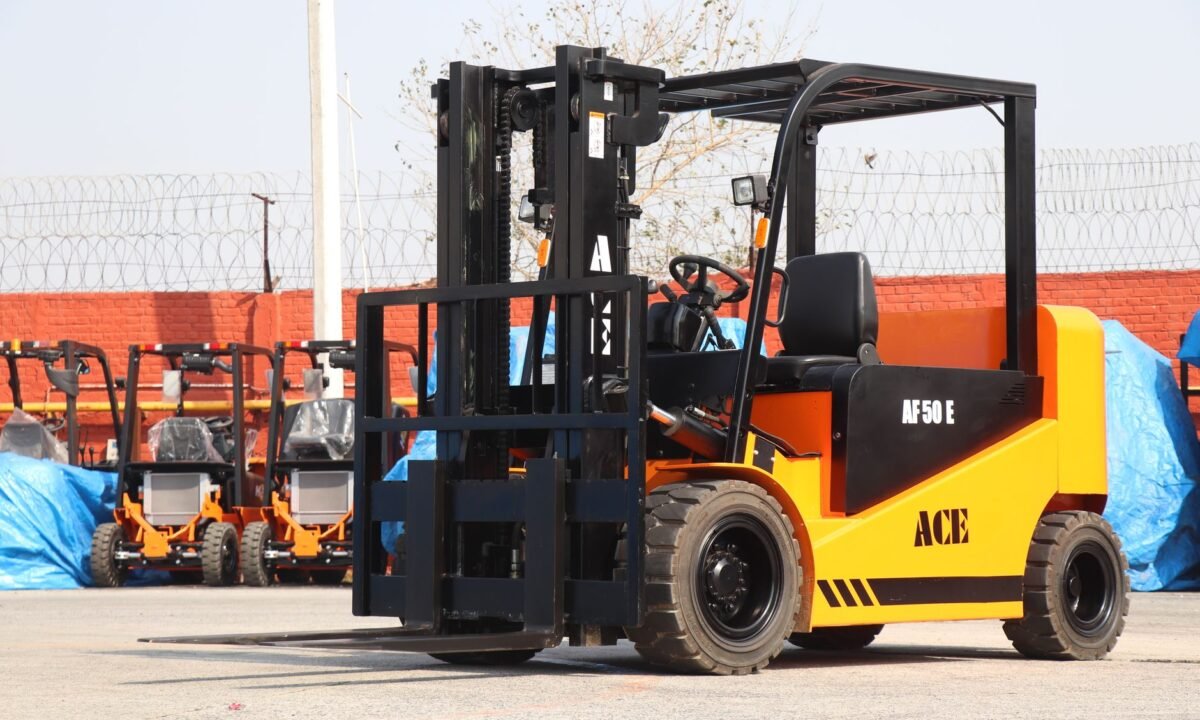

Em armazém com pé-direito baixo, escolha o mastro por três medidas, nesta ordem: a altura do mastro recolhido tem de passar sob o obstáculo mais baixo do trajeto (viga, porta, sprinkler, luminária); a elevação livre tem de levar a carga até onde você precisa sem o mastro crescer, se houver mezanino ou teto baixo sobre o corredor; e a altura máxima de elevação tem de alcançar o último nível do porta-palete, somando a carga e uma folga de segurança, sem encostar em nada. Na prática, isso costuma apontar para um mastro triplex com boa elevação livre, porque ele recolhe mais que o duplex para a mesma altura de elevação. Nas contrabalançadas elétricas a lítio Hangcha Séries XA e XE, o mastro padrão é triplex de 4,5 m; outras alturas devem ser confirmadas na ficha técnica do orçamento.
A seguir, como medir o galpão, como calcular a altura certa, as diferenças entre os tipos de mastro, quais equipamentos combinam com pé-direito baixo, os erros mais comuns e um checklist para levar ao fornecedor.
Por que a altura do mastro é crítica no pé-direito baixo
Em galpões urbanos da capital paulista e da Grande São Paulo, o pé-direito baixo é regra, não exceção. Um mastro alto demais bate em vigas, dutos, sprinklers e luminárias antes de completar a elevação, ou nem passa pela porta. Um mastro baixo demais deixa o nível de cima do porta-palete vazio e desperdiça metros cúbicos que, no imóvel urbano, custam caro.
O ponto que mais confunde é que o mastro tem duas alturas diferentes: a altura de elevação, até onde o garfo sobe, e a altura recolhida, a altura do mastro fechado, que decide se a máquina circula pelo prédio. Muita compra dá errado porque o comprador olhou só a primeira. As duas precisam estar na ficha técnica, e as duas precisam caber no seu galpão.
Como calcular a altura de mastro certa: quatro passos
Passo 1: meça a altura livre real
O pé-direito da planta raramente é o que vale. Vale a altura livre efetiva: a distância entre o piso e o ponto mais baixo de qualquer obstáculo fixo no trajeto da máquina, como vigas, calhas de sprinkler, luminárias, dutos e cabos suspensos. Meça com trena a laser em vários pontos de cada corredor, na doca e nas portas, e anote sempre o menor valor. Em muitos galpões, essa altura fica bem abaixo do pé-direito informado no contrato.
Passo 2: defina a altura de empilhamento
Levante a altura da longarina do último nível do porta-palete. Para depositar a carga ali, o garfo precisa subir acima da longarina com uma pequena folga para entrar e sair. Essa é a altura mínima de elevação que o mastro precisa alcançar.
Passo 3: some a carga e a folga de segurança
Com o garfo na altura máxima, o topo da carga não pode chegar perto de nenhum obstáculo. Some a altura do palete com a mercadoria e reserve uma folga de segurança entre o topo da carga e a estrutura acima. Em áreas com sprinklers, respeite também o espaço livre exigido abaixo dos bicos pelas regras de prevenção de incêndio. A NR-11 reforça a exigência de operação segura e dentro da capacidade do equipamento.
Passo 4: confira a altura recolhida e a elevação livre
A altura recolhida precisa ser menor que o obstáculo mais baixo do trajeto, com margem. A elevação livre é o quanto o garfo sobe antes de o mastro começar a crescer. Ela importa quando há mezanino, porta baixa ou vigas sobre a área onde a carga é levantada, e quando a máquina precisa entrar em contêiner ou carroceria. Se a elevação livre for curta, o mastro cresce logo no início da elevação e pode bater na estrutura.
Exemplo de cálculo
Um armazém na zona sul tem viga a 4,6 m sobre os corredores e porta de doca com 3,0 m de altura livre. O último nível do porta-palete está a 3,2 m, e os paletes com mercadoria têm 1,1 m de altura.
- Altura de elevação necessária: cerca de 3,3 m, para o garfo passar acima da longarina de 3,2 m.
- Topo da carga na elevação máxima: 3,3 m + 1,1 m = 4,4 m, abaixo da viga de 4,6 m, com folga de 20 cm.
- Altura recolhida: precisa ser menor que 3,0 m, com margem, para passar pela porta da doca.
Nesse caso, um mastro com elevação de pelo menos 3,3 m e altura recolhida confortavelmente abaixo de 3,0 m atende. O mastro triplex padrão de 4,5 m da XA e da XE sobe mais do que o necessário, então a conferência decisiva é a altura recolhida e a folga até a viga na elevação que você realmente vai usar. Esses números devem ser confirmados na ficha técnica do modelo e da configuração ofertados.
Tipos de mastro e qual se adapta ao pé-direito baixo
Mastro simples
Tem um só estágio. A altura recolhida é quase igual à altura de elevação, o que o torna pouco útil em galpão baixo quando é preciso empilhar. Faz sentido em operações de nível único, como carga e descarga, sem empilhamento alto.
Mastro duplex
Tem dois estágios e é comum em elevações moderadas. Algumas versões têm elevação livre curta; outras, mais generosa. Oferece boa visibilidade e é uma opção quando a altura de empilhamento é baixa e a porta não é problema.
Mastro triplex
Tem três estágios e normalmente boa elevação livre. Para a mesma altura de elevação, recolhe mais que o duplex, o que o torna a solução mais comum para pé-direito baixo com empilhamento em vários níveis. É o mastro padrão das Séries XA e XE, com 4,5 m de elevação.
Mastros de quatro estágios
Existem para situações extremas de pouca altura e elevação alta. São menos comuns, mais caros e pedem manutenção mais cuidadosa. Antes de partir para eles, vale revisar o layout do porta-palete ou o tipo de equipamento.
Equipamentos que combinam com pé-direito baixo
Empilhadeira patolada
A patolada apoia a carga nas patolas dianteiras, é compacta e trabalha bem em corredor estreito com piso nivelado. É uma boa escolha para empilhar paletes de distribuição leve e média em galpões baixos. No catálogo regional, a opção é a CDD-15, patolada a lítio de 1,5 t; a altura de elevação e a altura recolhida devem ser conferidas na ficha técnica. Para entender melhor quando usar cada tipo, veja como escolher a empilhadeira certa para espaço reduzido.
Contrabalançada elétrica
A empilhadeira elétrica contrabalançada é mais versátil: atende doca, entra em caminhão e trabalha em áreas mistas. No pé-direito baixo, a atenção vai para a altura recolhida, que precisa passar pela porta da doca, e para a elevação livre, se ela entra em carroceria ou contêiner. As Séries XA e XE, de 2 a 3,8 t a lítio, vêm com triplex de 4,5 m; a XE tem vedação reforçada para doca descoberta com chuva.
Paleteira elétrica
Quando o pé-direito é muito baixo ou a mercadoria fica no chão, a paleteira elétrica resolve a movimentação horizontal sem mastro nenhum. A paleteira elétrica Hangcha Série WS, de 1,5 a 2 t, com bateria de lítio e recarga em cerca de duas horas, atende recebimento, separação e expedição. Ela não empilha: para colocar palete em nível alto, é preciso uma empilhadeira.
Retrátil e corredor muito estreito
Retráteis e máquinas para corredor muito estreito aproveitam mais a altura, mas pedem piso de alta qualidade, treinamento específico e, às vezes, guias no piso. Não fazem parte do catálogo publicado neste site; o Grupo Pomiglio revende outras séries da linha Hangcha, e a disponibilidade pode ser consultada.
Referência rápida: pé-direito, elevação e equipamento
| Altura livre útil | Elevação típica | Mastro | Equipamento |
|---|---|---|---|
| Até 3,5 m | Pouca ou nenhuma | Sem mastro ou simples | Paleteira elétrica WS |
| 3,5 m a 4,5 m | Até cerca de 3 m | Duplex ou triplex com boa elevação livre | Patolada CDD-15 ou contrabalançada XA/XE |
| 4,5 m a 6 m | Até cerca de 4,5 m | Triplex | Contrabalançada XA/XE ou patolada, conforme o corredor |
| Acima de 6 m | Acima de 4,5 m | Triplex de maior altura, sob consulta | Consultar outras séries da linha |
Valores de referência. A especificação final deve ser validada com as medições reais do galpão, a carga e a ficha técnica do modelo.
Corredor, raio de giro e altura: como se somam
Pé-direito baixo e corredor estreito costumam andar juntos nos armazéns urbanos. O corredor define o tipo de máquina, e o tipo de máquina define o mastro disponível. Como referência, corredores estreitos favorecem patoladas; corredores mais largos permitem contrabalançadas. Os valores exatos dependem do palete, da capacidade e do modelo.
Com carga elevada, a segurança de quem circula perto também pesa. A sinalização especial é ainda mais importante quando há pedestres próximos às áreas de elevação, e o protetor de teto da máquina precisa estar em ordem.
Capacidade diminui com a altura
A capacidade de uma empilhadeira cai conforme a carga sobe, por causa do centro de gravidade e da estabilidade do conjunto. Uma máquina de 2.000 kg no centro de carga padrão pode levar bem menos na elevação máxima. Se a carga pesada vai para o nível alto, use o diagrama de carga da plaqueta, não só a capacidade nominal. Operar acima do diagrama causa desgaste e risco; problemas de manutenção e desgaste acelerado muitas vezes nascem de sobrecarga repetida em altura.
Como medir o galpão na prática
Uma medição bem feita evita a maior parte dos problemas. Algumas orientações simples:
- Use trena a laser apontada para o ponto mais baixo de cada obstáculo, não para a laje.
- Percorra o trajeto completo da máquina, da doca ao último corredor, e não só a área do porta-palete.
- Registre portas e portões com a folha aberta, porque molas e trilhos de portas de enrolar costumam reduzir a passagem.
- Anote as luminárias pendentes e os sprinklers sobre os corredores, que normalmente são os pontos mais baixos.
- Fotografe cada ponto crítico com a medida escrita e envie junto com o pedido de orçamento.
- Considere mudanças futuras, como instalação de novas luminárias, climatização ou mezanino, antes de fechar a especificação.
Com essas informações, a indicação de mastro deixa de ser estimativa e passa a ser uma conta com os números do seu prédio.
Erros mais comuns
Confundir altura de elevação com altura recolhida
É o erro mais frequente e mais caro. Um triplex pode elevar bem mais do que a própria altura recolhida, enquanto um mastro simples recolhido fica quase tão alto quanto a elevação. Peça sempre as duas medidas por escrito.
Ignorar obstáculos no trajeto
O pé-direito de parede a parede não é o operacional. Vigas transversais, calhas de sprinkler, luminárias sobre o porta-palete e dutos reduzem a altura livre. Faça o levantamento corredor a corredor, incluindo portas e doca.
Esquecer a porta e a carroceria
A máquina pode caber no corredor e não passar pela porta da doca, ou não entrar no caminhão com o mastro recolhido. Meça as passagens e, se a máquina entra em carroceria, confira a elevação livre.
Escolher pela capacidade nominal
A capacidade na altura máxima é menor. Confira o diagrama antes de fechar.
Checklist para levar ao fornecedor
- Menor altura livre de cada corredor, da doca e das portas.
- Altura da longarina do último nível e altura dos paletes com carga.
- Folga desejada entre o topo da carga e a estrutura.
- Largura dos corredores nos pontos mais estreitos.
- Peso da carga que vai ao nível mais alto.
- Se a máquina entra em caminhão ou contêiner.
- Tipo de piso e existência de rampas.
- Plano de capacitação dos operadores e sinalização.
- Onde a máquina será recarregada e em quais horários.
- Planejamento de manutenção: o suporte técnico na região funciona de segunda a sexta, das 7h às 17h.
Perguntas frequentes
Qual o pé-direito mínimo para operar uma empilhadeira?
Não há um valor único. Depende da altura recolhida do mastro, da altura da proteção do operador e do quanto você precisa elevar. A conta certa parte do obstáculo mais baixo do trajeto e da ficha técnica do modelo.
A elevação livre resolve o pé-direito baixo?
Ajuda a elevar sem o mastro crescer, mas não resolve se a altura recolhida não passa pelo prédio. As duas medidas precisam ser conferidas.
Posso adaptar o mastro da minha empilhadeira atual?
Não é recomendado. O mastro é estrutural e dimensionado junto com chassi, contrapeso e hidráulica. Modificação não aprovada compromete a estabilidade e a garantia. Se a máquina atual não serve para o novo galpão, avalie trocar ou alugar; veja quando comprar compensa em operação de baixo volume.
Qual o mastro padrão das Séries XA e XE?
Triplex, com 4,5 m de elevação. Outras alturas devem ser confirmadas no orçamento.
Peça a indicação de mastro para o seu galpão
Envie pelo WhatsApp (11) 99311-7252 a menor altura livre dos corredores, a altura das portas e da doca, a altura do último nível do porta-palete, a altura e o peso dos paletes e a largura dos corredores. O atendimento do Grupo Pomiglio, revendedor Hangcha com base em Indaiatuba/SP, funciona de segunda a sexta, das 7h às 17h, e indica o equipamento e a configuração de mastro adequados para o seu armazém na capital ou na Grande São Paulo, com orçamento sem compromisso.
